Στατική μελέτη ισόγειου κτιρίου σουιτών με ιδιωτικές πισίνες σε κλιμακωτό οικόπεδο
ΤοποθεσίαΖάκυνθος
Έτος2024
Ρόλος γραφείουΣτατική μελέτη · αρχιτεκτονική τρίτων
Αντικείμενο
Ισόγειο κτίριο ενοικιαζόμενων διαμερισμάτων από οπλισμένο σκυρόδεμα, με φυτεμένο δώμα και έξι ιδιωτικές κολυμβητικές δεξαμενές σε κλιμακωτή διάταξη, μαζί με μηχανοστάσιο και δεξαμενή νερού.
Η αρχιτεκτονική μελέτη ανήκει σε άλλο γραφείο· το αντικείμενο του γραφείου μας ήταν η στατική μελέτη.
Το κτίριο αναπτύσσεται σε μήκος περίπου 24 m και ακολουθεί την κλίση του οικοπέδου. Οι πισίνες σχεδιάστηκαν ως ενιαίος, κλιμακωτός φορέας από οπλισμένο σκυρόδεμα, με δικούς του ξυλοτύπους θεμελίωσης και στέψης, και με το μηχανοστάσιο και τη δεξαμενή νερού ενσωματωμένα στο άκρο του.
Το φυτεμένο δώμα επιβάλλει αυξημένα μόνιμα φορτία, που ελήφθησαν υπόψη στη διαστασιολόγηση πλακών και δοκών. Σχεδιασμός κατά τους Ευρωκώδικες για σεισμική ζώνη ΙΙΙ (0,36g), έδαφος κατηγορίας Β, σκυρόδεμα C25/30 και χάλυβα B500C.
Το κτίριο αναπτύσσεται σε μήκος περίπου 24 m και ακολουθεί την κλίση του οικοπέδου. Οι πισίνες σχεδιάστηκαν ως ενιαίος, κλιμακωτός φορέας από οπλισμένο σκυρόδεμα, με δικούς του ξυλοτύπους θεμελίωσης και στέψης, και με το μηχανοστάσιο και τη δεξαμενή νερού ενσωματωμένα στο άκρο του.
Το φυτεμένο δώμα επιβάλλει αυξημένα μόνιμα φορτία, που ελήφθησαν υπόψη στη διαστασιολόγηση πλακών και δοκών. Σχεδιασμός κατά τους Ευρωκώδικες για σεισμική ζώνη ΙΙΙ (0,36g), έδαφος κατηγορίας Β, σκυρόδεμα C25/30 και χάλυβα B500C.
Υπηρεσίες που παρασχέθηκαν
- Μελέτες στατικών και δομοστατικών
Μελέτη περίπτωσης
- Πρόκληση
- Έξι ιδιωτικές πισίνες μπροστά από ισόγειο κτίριο με φυτεμένο δώμα, σε επικλινές οικόπεδο και περιοχή υψηλής σεισμικότητας.
- Τεχνική προσέγγιση
- Κτίριο από οπλισμένο σκυρόδεμα που ακολουθεί την κλίση· πισίνες ως ξεχωριστός, κλιμακωτός φορέας με δικούς του ξυλοτύπους, με ενσωματωμένο μηχανοστάσιο και δεξαμενή νερού.
- Τεχνική λύση
- Διαστασιολόγηση πλακών και δοκών για τα αυξημένα φορτία του φυτεμένου δώματος· ανεξάρτητη μελέτη για πισίνες, μηχανοστάσιο και δεξαμενή.
- Παραδοτέο

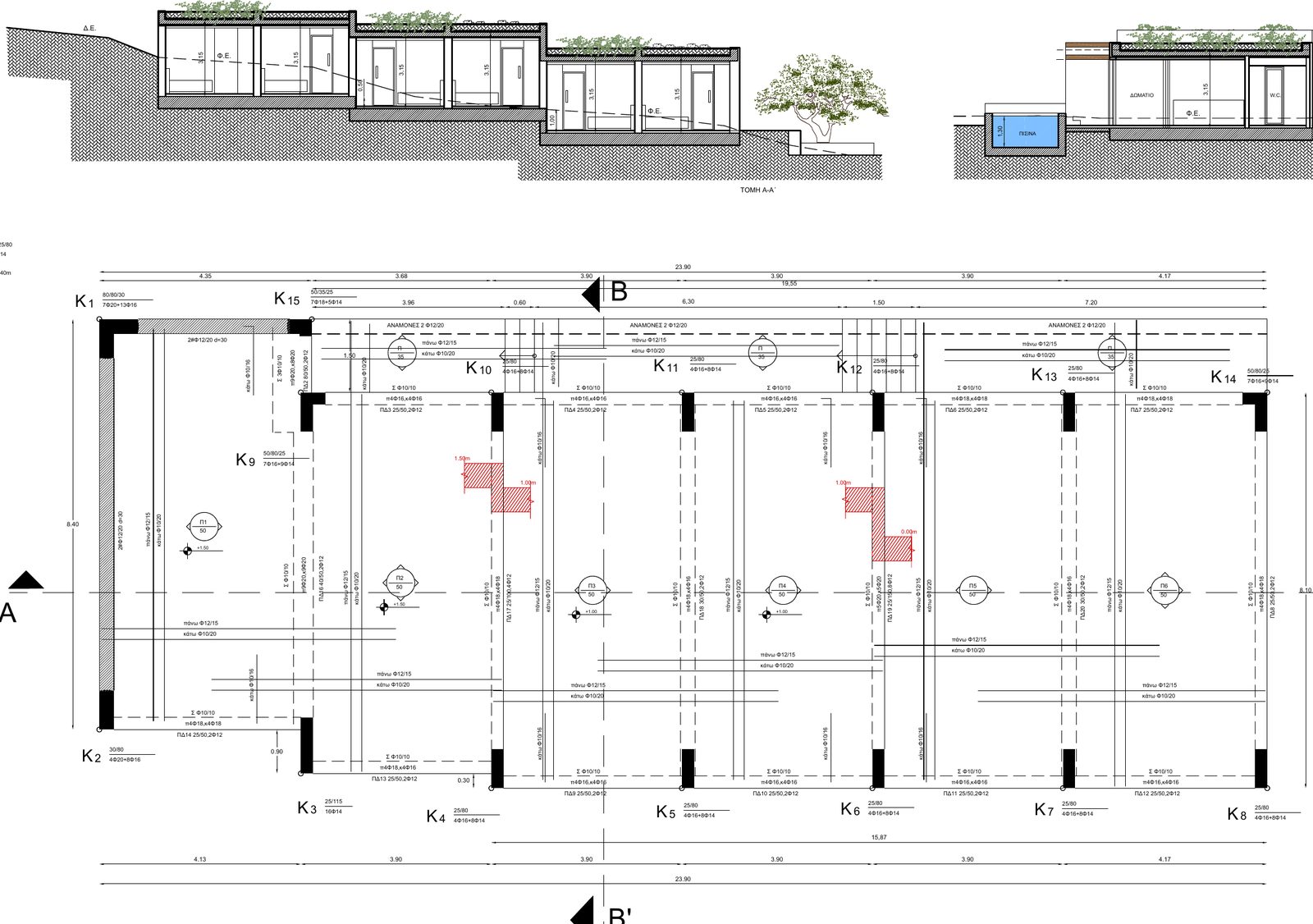

- Τεύχος στατικής μελέτης, ξυλότυποι θεμελίωσης, οροφής ισογείου και πισινών, μελέτη μηχανοστασίου και δεξαμενής νερού.
- Αξία για τον πελάτη
- Ενιαία στατική λύση για κτίριο, πισίνες και βοηθητικούς χώρους, για την αδειοδότηση και την κατασκευή.
Φωτογραφίες

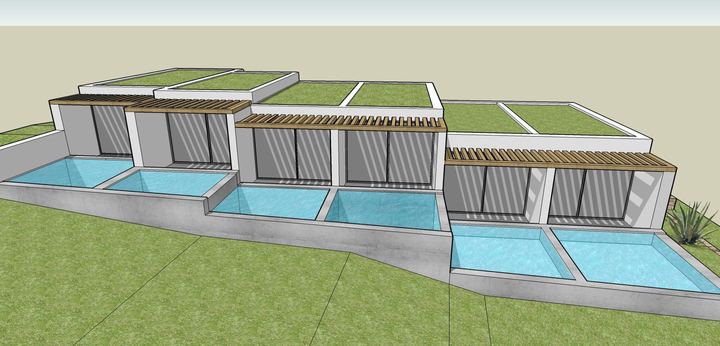

Ενδεικτική απεικόνιση του τελικού έργου. Η αρχιτεκτονική μελέτη και οι απεικονίσεις ανήκουν σε άλλο γραφείο· το γραφείο μας εκπόνησε τη στατική μελέτη.
