Στατική μελέτη μεταλλικών κτιρίων προσωπικού ξενοδοχείου με σύμμικτες πλάκες
ΤοποθεσίαΖάκυνθος
Έτος2025
Ρόλος γραφείουΣτατική μελέτη · αρχιτεκτονική τρίτων
Αντικείμενο

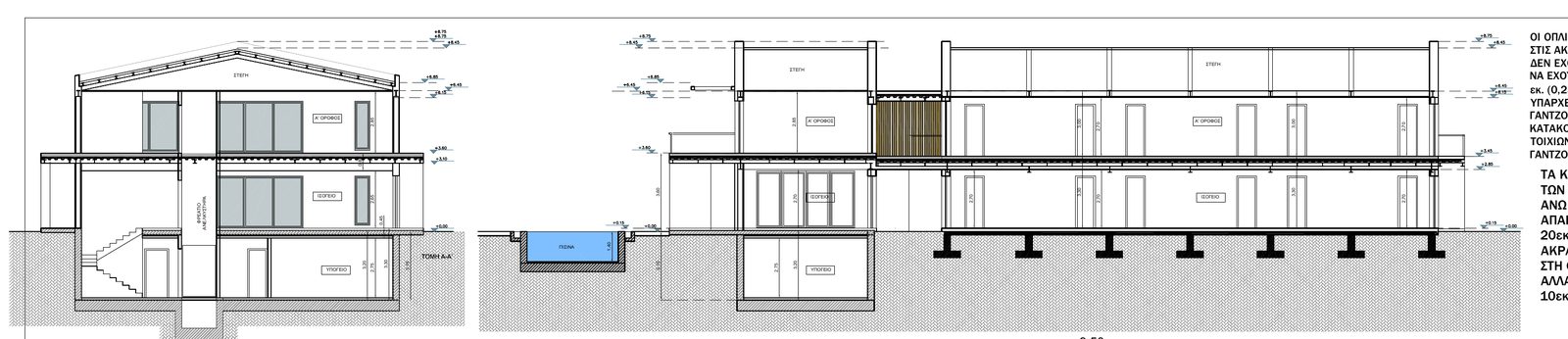

Δύο διώροφα κτίρια για το προσωπικό ξενοδοχειακής μονάδας, με φέροντα οργανισμό από δομικό χάλυβα, σύμμικτες πλάκες σε χαλυβδόφυλλο και υπόγειο από οπλισμένο σκυρόδεμα, μαζί με κολυμβητική δεξαμενή.
Η αρχιτεκτονική μελέτη ανήκει σε άλλο γραφείο· το αντικείμενο του γραφείου μας ήταν η στατική μελέτη, στο πλαίσιο αναθεώρησης της οικοδομικής άδειας.

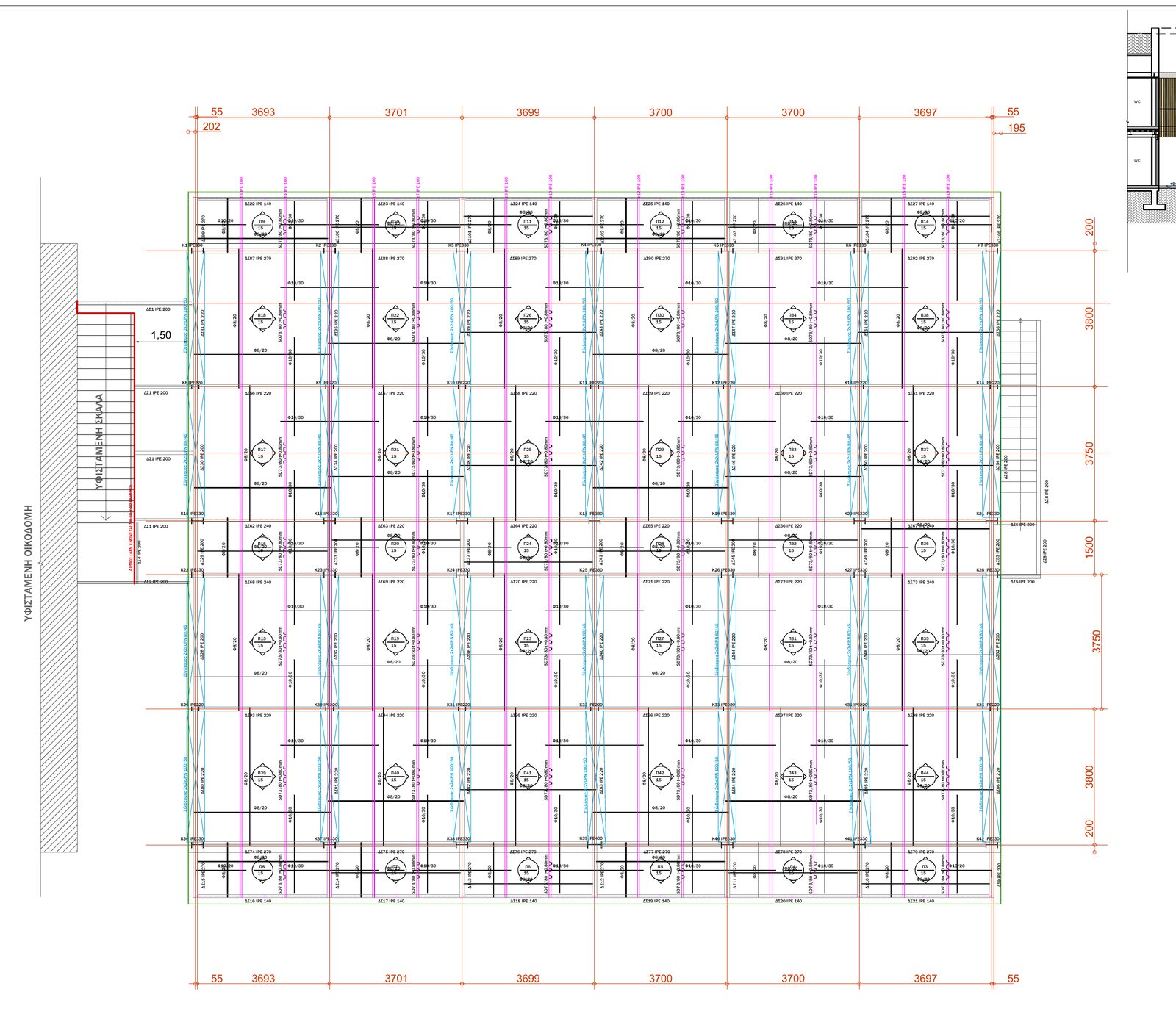

Ο χάλυβας επιλέχθηκε για ταχύτερη και ελαφρύτερη κατασκευή, σε κάναβο περίπου 3,70 m. Υποστυλώματα και δοκοί είναι διατομές IPE, η πλευρική αντίσταση εξασφαλίζεται με χιαστί συνδέσμους από διπλά UPN και οι πλάκες είναι σύμμικτες σε χαλυβδόφυλλο. Τα κτίρια διαχωρίζονται με σεισμικό αρμό από το όμορο υφιστάμενο κτίριο.

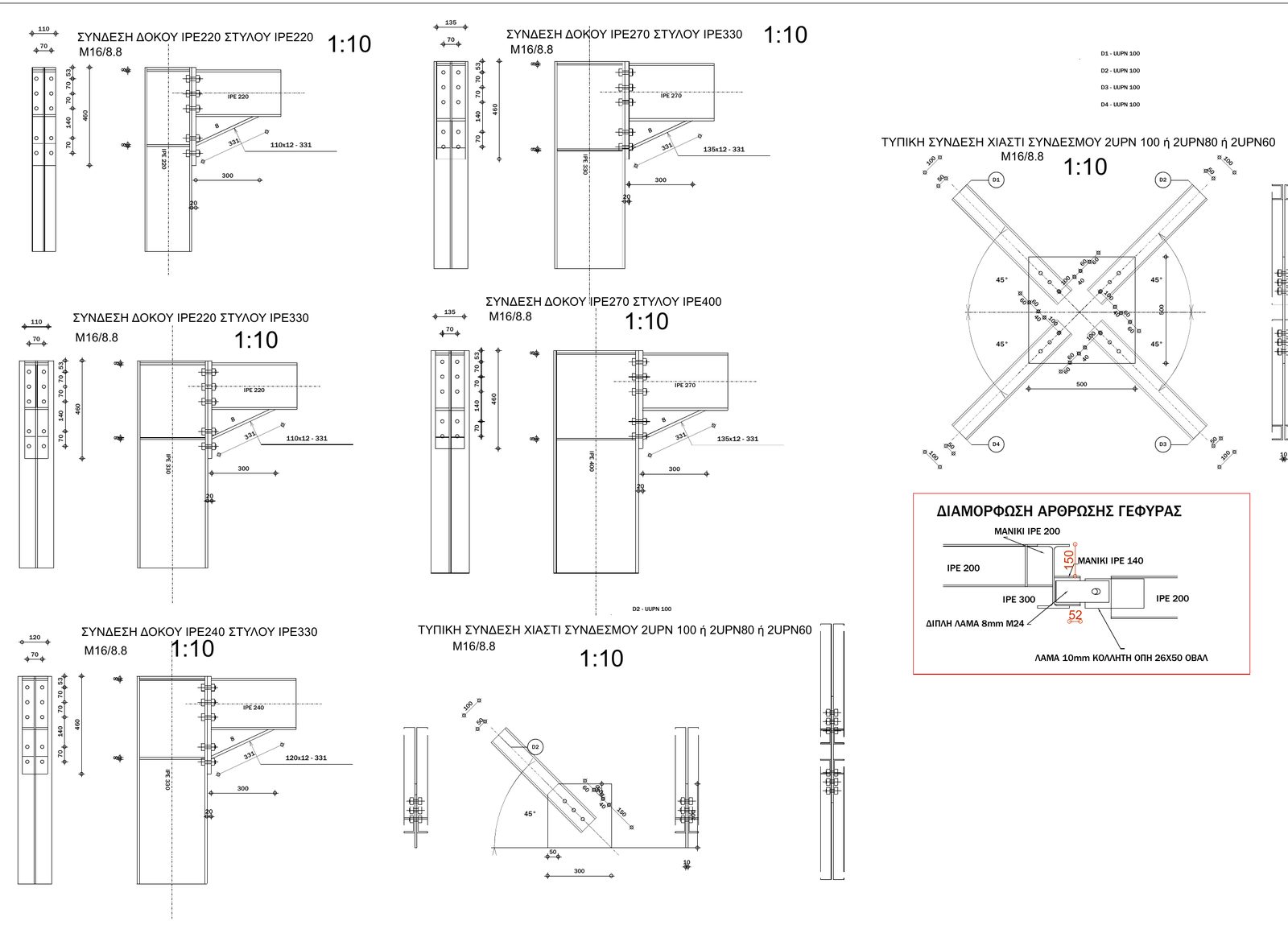

Μελετήθηκαν αναλυτικά οι κοχλιωτοί κόμβοι δοκού–υποστυλώματος, οι συνδέσεις των χιαστί, οι αρθρώσεις της μεταλλικής γέφυρας σύνδεσης και οι πλάκες έδρασης με τα αγκύρια στη θεμελίωση. Σχεδιασμός κατά τους Ευρωκώδικες, για σεισμική ζώνη ΙΙΙ (0,36g).
Ο χάλυβας επιλέχθηκε για ταχύτερη και ελαφρύτερη κατασκευή, σε κάναβο περίπου 3,70 m. Υποστυλώματα και δοκοί είναι διατομές IPE, η πλευρική αντίσταση εξασφαλίζεται με χιαστί συνδέσμους από διπλά UPN και οι πλάκες είναι σύμμικτες σε χαλυβδόφυλλο. Τα κτίρια διαχωρίζονται με σεισμικό αρμό από το όμορο υφιστάμενο κτίριο.
Μελετήθηκαν αναλυτικά οι κοχλιωτοί κόμβοι δοκού–υποστυλώματος, οι συνδέσεις των χιαστί, οι αρθρώσεις της μεταλλικής γέφυρας σύνδεσης και οι πλάκες έδρασης με τα αγκύρια στη θεμελίωση. Σχεδιασμός κατά τους Ευρωκώδικες, για σεισμική ζώνη ΙΙΙ (0,36g).
Υπηρεσίες που παρασχέθηκαν
- Μελέτες στατικών και δομοστατικών
Μελέτη περίπτωσης
- Πρόκληση
- Χώροι προσωπικού ξενοδοχείου σε νησί υψηλής σεισμικότητας, δίπλα σε υφιστάμενο κτίριο, με ζητούμενο γρήγορη και ελαφριά κατασκευή.
- Τεχνική προσέγγιση
- Μεταλλικός φορέας με διατομές IPE και χιαστί συνδέσμους από διπλά UPN, σύμμικτες πλάκες σε χαλυβδόφυλλο, υπόγειο από οπλισμένο σκυρόδεμα και σεισμικός αρμός από το υφιστάμενο κτίριο.
- Τεχνική λύση
- Τυποποιημένοι κοχλιωτοί κόμβοι με κοχλίες 8.8, πλάκες έδρασης με αγκύρια μήκους τουλάχιστον 0,60 m στο σκυρόδεμα, και αρθρώσεις για τη μεταλλική γέφυρα σύνδεσης.
- Παραδοτέο
- Τεύχη στατικών υπολογισμών ανά κτίριο, ξυλότυποι θεμελίωσης και ορόφων, σχέδια μεταλλικής κατασκευής, λεπτομέρειες κόμβων και μελέτη κολυμβητικής δεξαμενής.
- Αξία για τον πελάτη
- Πλήρης στατική τεκμηρίωση για την αναθεώρηση της άδειας και την κατασκευή της μεταλλικής κατασκευής.
Φωτογραφίες
Ενδεικτική απεικόνιση του τελικού έργου. Η αρχιτεκτονική μελέτη και οι απεικονίσεις ανήκουν σε άλλο γραφείο· το γραφείο μας εκπόνησε τη στατική μελέτη.
