Στατική μελέτη δύο υπόσκαφων κτιρίων τουριστικών κατοικιών σε απότομη πλαγιά
ΤοποθεσίαΖάκυνθος
Έτος2022
Ρόλος γραφείουΣτατική μελέτη · αρχιτεκτονική τρίτων
Αντικείμενο
Δύο κτίρια με τρεις τουριστικές κατοικίες, υπόγεια και κολυμβητικές δεξαμενές, μισοβυθισμένα στο πρανές με φυτεμένα δώματα.
Η αρχιτεκτονική μελέτη ανήκει σε άλλο γραφείο· το αντικείμενο του γραφείου μας ήταν η στατική μελέτη.

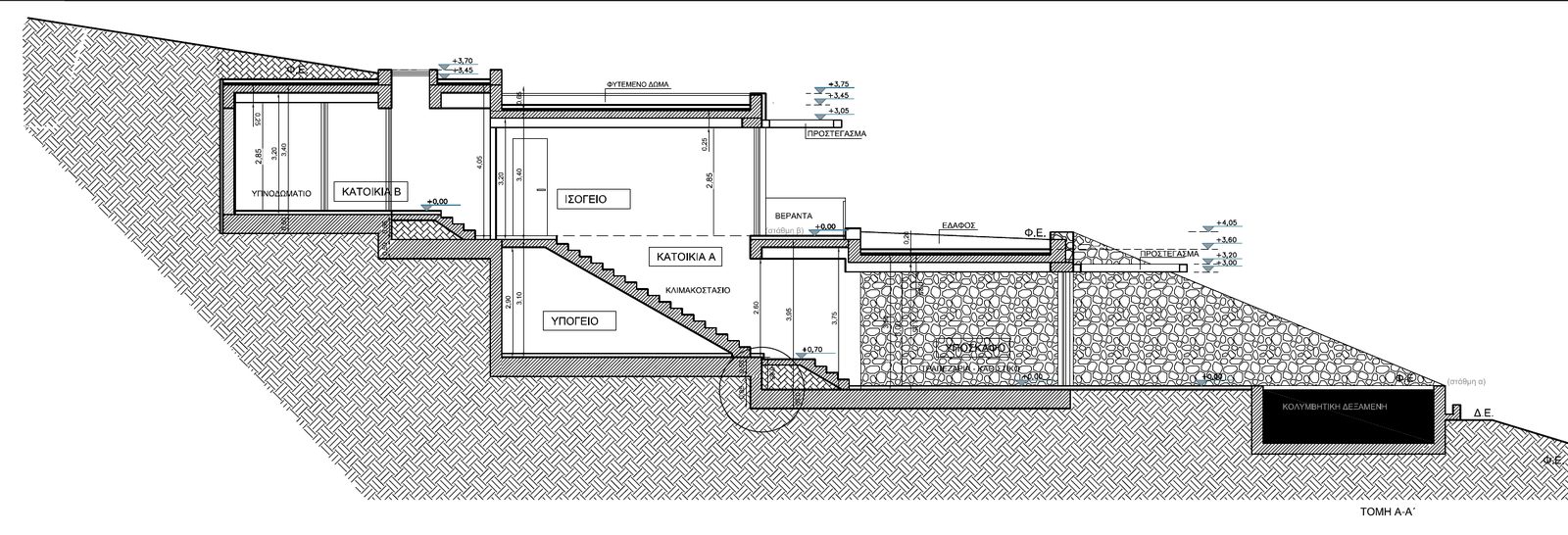

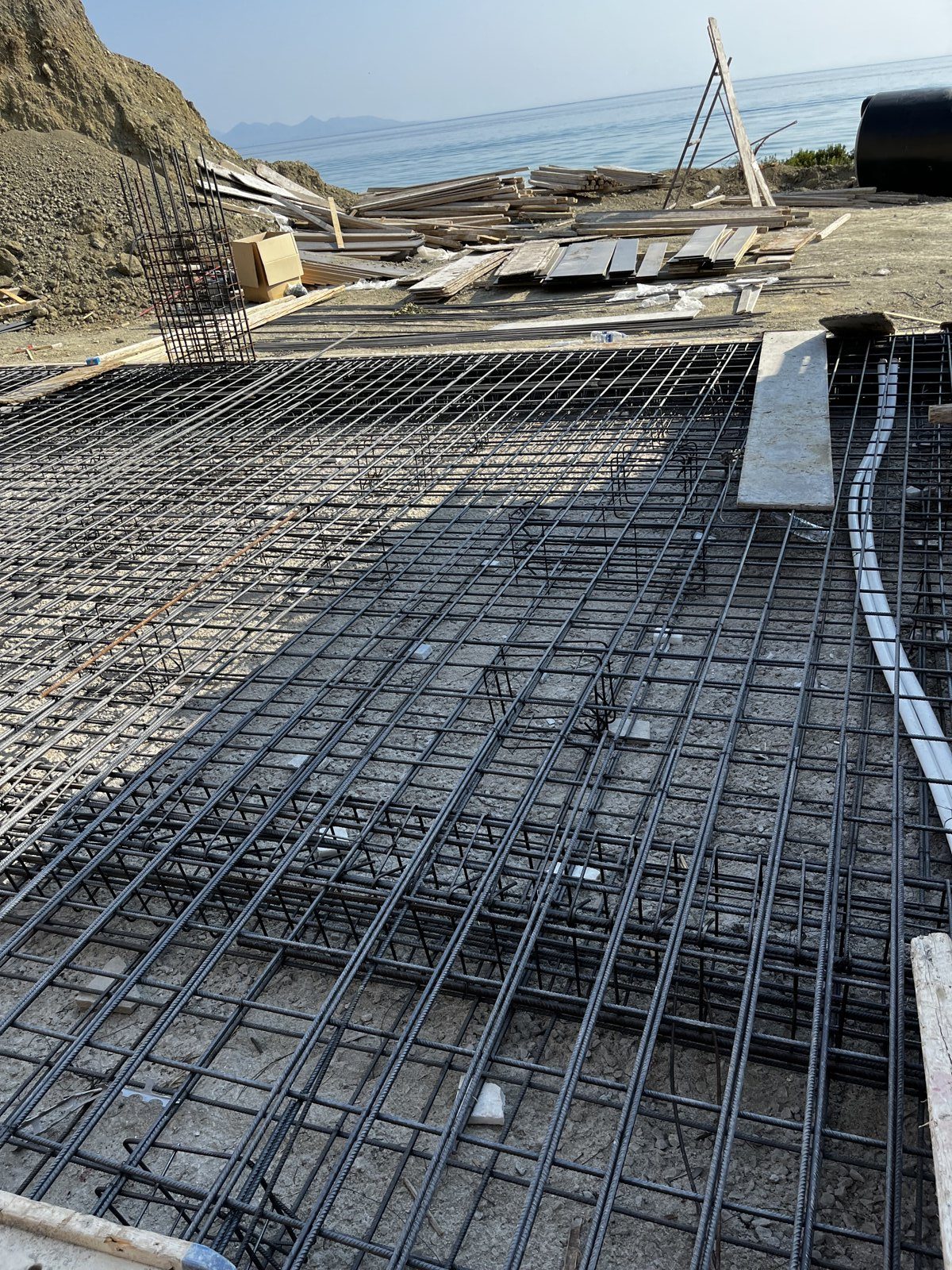

Τα κτίρια κλιμακώνονται στο πρανές σε δύο στάθμες, με τμήματα υπόσκαφα. Τα περιμετρικά τοιχώματα από οπλισμένο σκυρόδεμα αναλαμβάνουν τις ωθήσεις γαιών και τα δώματα φέρουν τα φορτία του φυτεμένου εδάφους. Η θεμελίωση είναι κοιτόστρωση με κρυφές δοκούς, ενώ οι πισίνες μελετήθηκαν ως ξεχωριστοί φορείς.

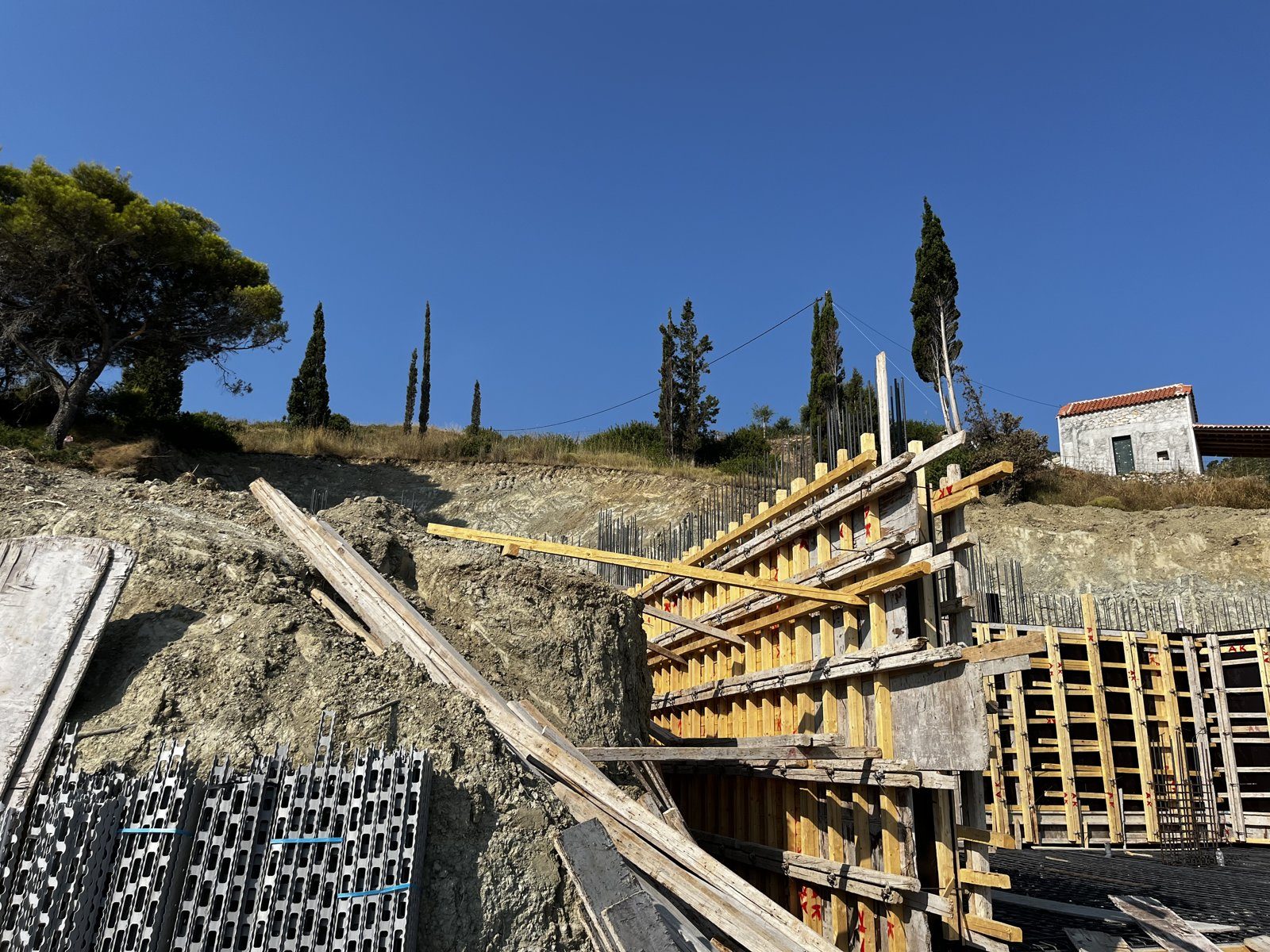

Σχεδιασμός κατά τους Ευρωκώδικες για σεισμική ζώνη ΙΙΙ (0,36g) και έδαφος κατηγορίας Β. Οι φωτογραφίες είναι από την κατασκευή των τοιχωμάτων στο πρανές.
Τα κτίρια κλιμακώνονται στο πρανές σε δύο στάθμες, με τμήματα υπόσκαφα. Τα περιμετρικά τοιχώματα από οπλισμένο σκυρόδεμα αναλαμβάνουν τις ωθήσεις γαιών και τα δώματα φέρουν τα φορτία του φυτεμένου εδάφους. Η θεμελίωση είναι κοιτόστρωση με κρυφές δοκούς, ενώ οι πισίνες μελετήθηκαν ως ξεχωριστοί φορείς.
Σχεδιασμός κατά τους Ευρωκώδικες για σεισμική ζώνη ΙΙΙ (0,36g) και έδαφος κατηγορίας Β. Οι φωτογραφίες είναι από την κατασκευή των τοιχωμάτων στο πρανές.
Υπηρεσίες που παρασχέθηκαν
- Μελέτες στατικών και δομοστατικών
Μελέτη περίπτωσης
- Πρόκληση
- Κτίρια μισοβυθισμένα σε απότομη πλαγιά, με φυτεμένα δώματα και πισίνες, σε περιοχή υψηλής σεισμικότητας.
- Τεχνική προσέγγιση
- Περιμετρικά τοιχώματα από οπλισμένο σκυρόδεμα για τις ωθήσεις γαιών, κοιτόστρωση με κρυφές δοκούς, δώματα για φορτία φυτεμένου εδάφους, ξεχωριστή μελέτη πισινών.
- Παραδοτέο

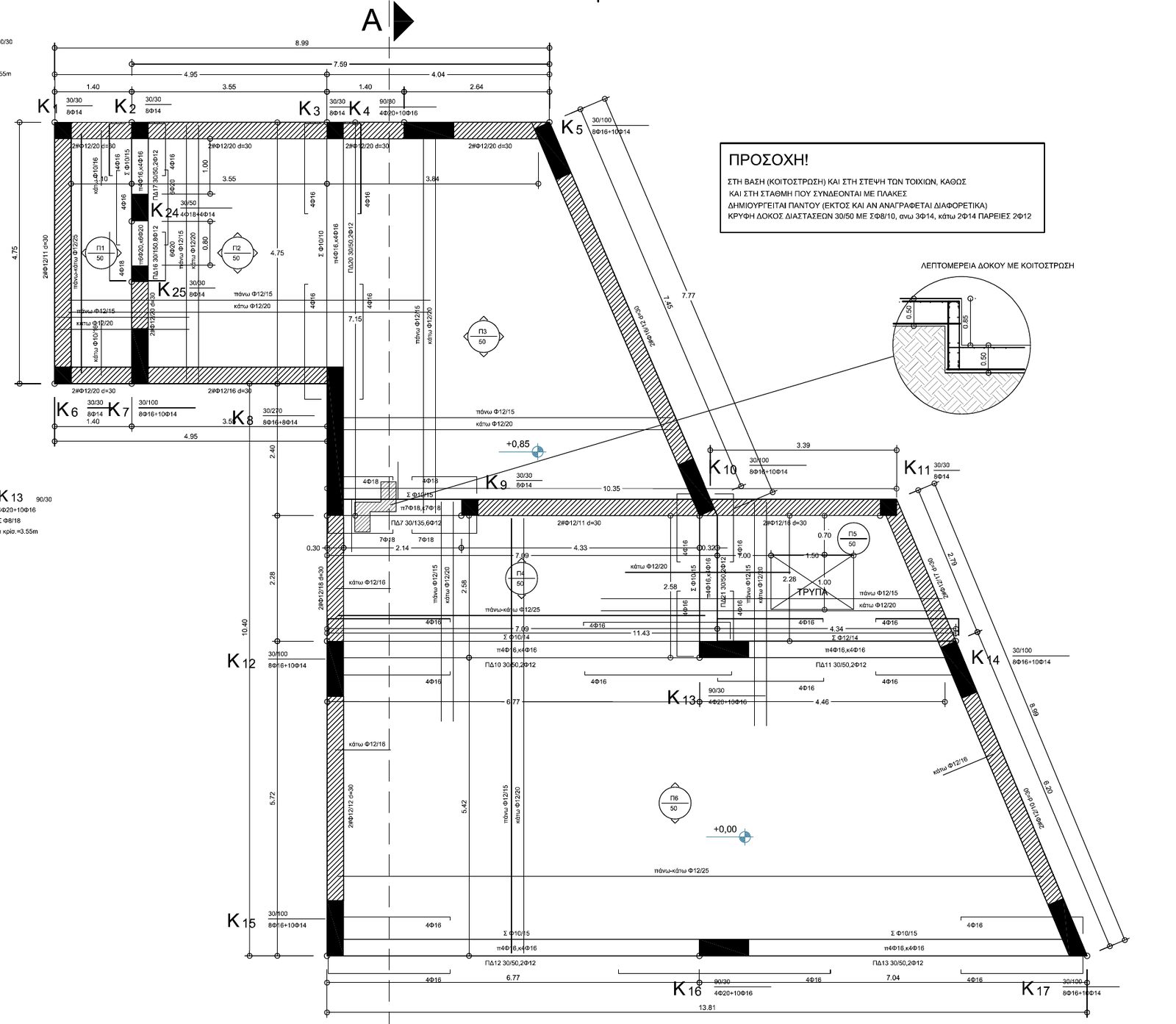

- Τεύχη στατικής μελέτης ανά κτίριο και ανά πισίνα, ξυλότυποι θεμελίωσης και σταθμών, σχέδια οπλισμών.
- Αξία για τον πελάτη
- Ο φέρων οργανισμός υπηρετεί την ιδέα του υπόσκαφου κτιρίου χωρίς να την αλλοιώνει.
Φωτογραφίες
Ενδεικτική απεικόνιση του τελικού έργου. Η αρχιτεκτονική μελέτη και οι απεικονίσεις ανήκουν σε άλλο γραφείο· το γραφείο μας εκπόνησε τη στατική μελέτη.
